 |
|
改性二官聚氨酯丙烯酸酯 可剝離UV樹脂
P-2018
一、 產(chǎn)品技術(shù)指標(biāo)：
|
項 目 |
指 標(biāo) |
|
外觀 |
半透明液體 |
|
固含量（%） |
≥ 98 |
|
官能度 |
2.0 |
|
粘度（cps/30℃） |
70000～100000 |
|
酸值（mgKOH/g） |
≤2 |
二、物性與用途

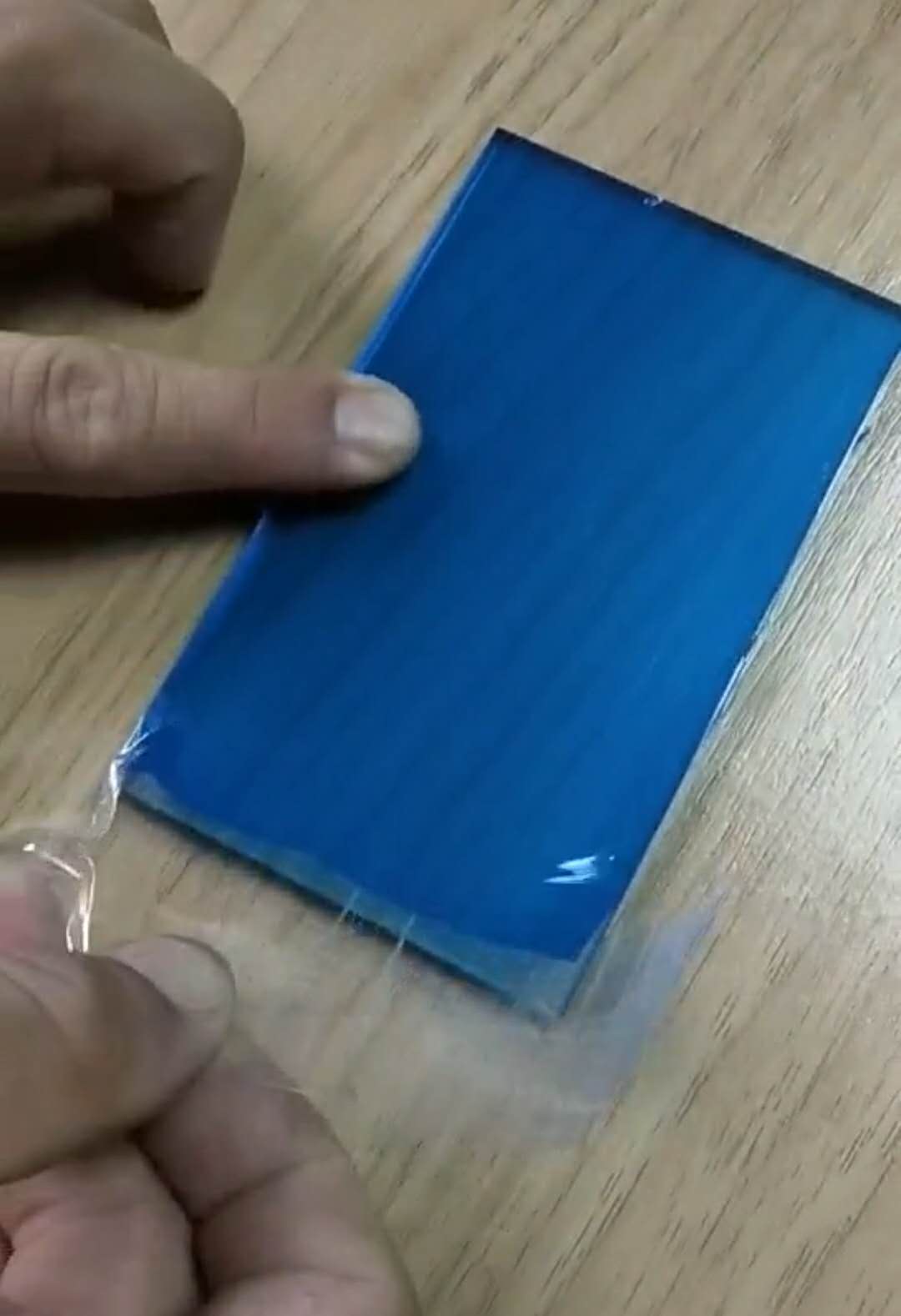

本產(chǎn)品具有低收縮，高拉伸率(約400%），堅韌性好，固化速度快（在LED燈150～200mj/cm2可固化），固化后易剝離，耐高溫（180℃ 1小時沒殘膠）等特點(diǎn)。推薦應(yīng)用絲印或噴涂于玻璃、金屬基材上可剝離涂層。
三、存放條件：
本品宜用深色不透明鐵桶或含耐腐耐溶劑涂層的容器上儲存及運(yùn)輸。包裝品宜存放于35℃以下陰涼干燥環(huán)境，并避免陽光或熱源。正常情況下保存期限為6個月。
四、包裝規(guī)格
20/200 Kg鐵桶
測試配方：
P-2018T: 50%
IBOA單體: 25-30%
ACMO單體: 10-15%
引發(fā)劑: 5%
活性胺: 3%
J-2602L： 2%
消泡劑 0.5%
以上配好料，加點(diǎn)藍(lán)色精，若粘度過高可再加點(diǎn)單體及3-5%溶劑（如PM）來稀釋，1000轉(zhuǎn)/分*20分鐘，用150目至300目網(wǎng)印， LED-UV燈推薦引發(fā)劑用：3%TPO+1%907+1% ITX；若汞燈引發(fā)劑4%1173或184 +1%TPO即可。
上一產(chǎn)品：可剝離UV樹脂 P-2018T
下一產(chǎn)品：高流平高豐滿度 改性環(huán)氧丙烯酸酯P-1613
